電力器材常識:防雷接地的規定是用單面焊?還是用雙面焊?
編輯 時間:2020-06-29

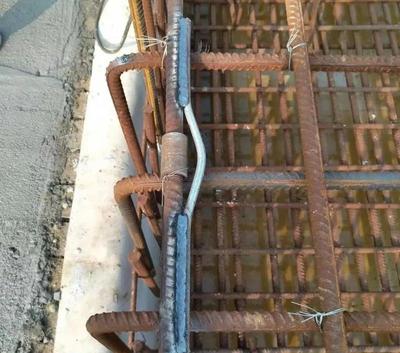

基礎接地鋼筋焊接現場經常因鋼筋網太密集、橫向焊接下方沒有操作空間難以施工等原因,達不到雙面焊接條件而采用單面焊接,搭接長度為12D(D為鋼筋外徑)。
這種做法在施工現場較常見,但是常見不見得合規合法,單面焊接是否符合國家規范要求?









基礎接地鋼筋是否可以采用單面焊接,搭接長度大于12D?
01
防雷規范要求

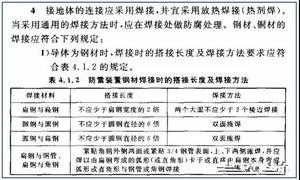

①《建筑物防雷工程施工與質量驗收規范》(GB50601-2010)4.1.2

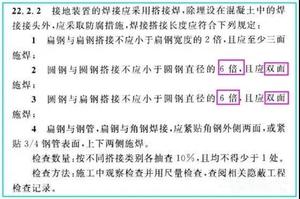

② 《建筑電氣工程施工質量驗收規范》(GB 50303-2015)
接地裝置的焊接應采用搭接焊接,除埋設在混凝土中的焊接接頭外,應采取防腐措施,圓鋼與扁鋼(圓鋼)焊接長度不小于圓鋼直徑的6倍,雙面施焊。

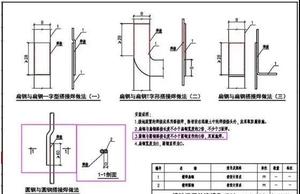

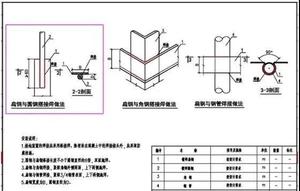

③ 圖集


規范和圖集均要求雙面焊接,原則上是不允許單面焊接。

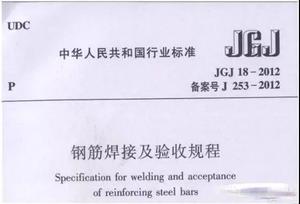

02.鋼筋焊接及驗收規程

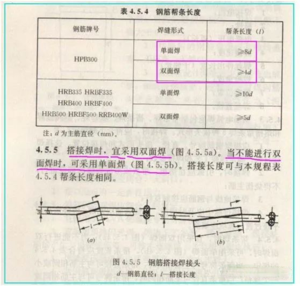

鋼筋搭接焊,宜采用雙面焊接;
當不能進行雙面焊接時,可采用單面焊,
但焊接長度為雙面焊接的2倍。
03.最后
從防雷規范、圖集的要求均為雙面焊接,
即正常情況下都應該是雙面焊接的,
原則上是不允許單面焊接的。
施工應盡可能創造施工條件,滿足雙面焊接。
當不滿足焊接要求時,可采用螺栓緊固的卡夾器連接。

若因施工現場沒有操作空間選擇采用單面焊接,
應按《鋼筋焊接及驗收規程》(JGJ18-2012)4.5.5 執行,
且搭接長度不小于雙面焊接的2倍,即12D。
(但此做法不滿足防雷設計、施工及驗收規范,盡量避免)
